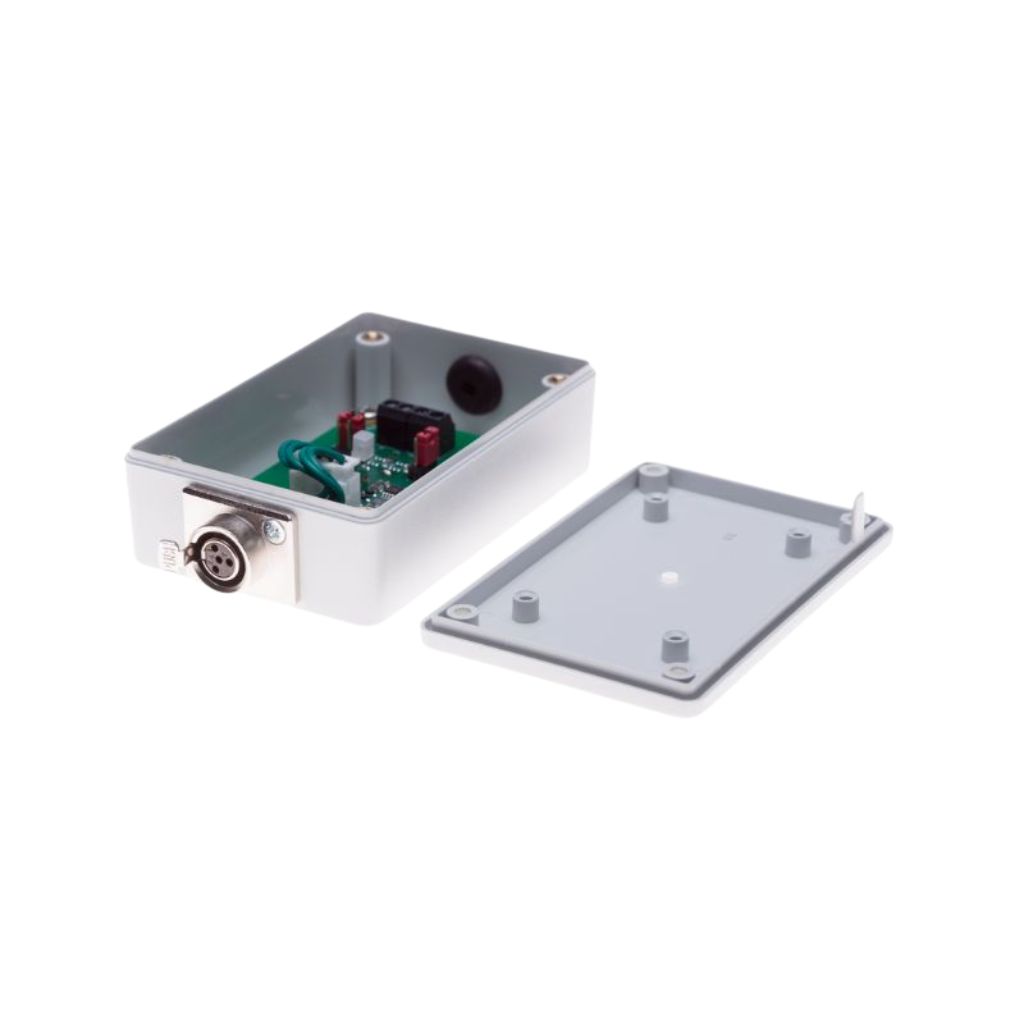

Interfaccia “Hot-Plug” per Sonde 3D CNC

Interfaccia “Hot-Plug” per Sonde 3D – Adattatore Universale per Sensori CNC (NPN, PNP, Meccanici)

L’interfaccia Sensor Hot-Plug è progettata per una gestione versatile ed efficiente dei sensori CNC. Questa interfaccia innovativa consente di integrare senza problemi sensori NPN, PNP e interruttori meccanici, offrendo massima compatibilità e facilità d’uso. Ideale per operazioni ad alta precisione, elimina l’inconveniente dei cavi disordinati e lunghi, consentendo un uso flessibile dei sensori.

Applicazioni e Vantaggi:
Perfetta per lavorazioni CNC, è montabile sull’asse Z per un accesso diretto vicino al mandrino. Supporta vari tipi di sensori per misurazioni, come la sonda tastatore 3D finder, semplificando il flusso di lavoro e mantenendo operazioni ordinate ed efficienti.

Vantaggi:

• Capacità di hot-plug per cambi rapidi dei sensori
• Connessione adattabile per vari tipi di sensori
• Display LED per visualizzazione facilitata
• Design compatto (86 x 57 x 27mm), ideale per configurazioni CNC strette

Specifiche Tecniche:

• Compatibilità Sensori: NPN, PNP, Normalmente Aperto/Chiuso, interruttori meccanici
• Output: Configurabile come Normalmente Chiuso, Aperto, PNP, NPN o interruttore
• Corrente di Commutazione: Massimo 30 mA
• Tensione di Alimentazione: 12-24V DC
• Tipo di Connettore: XLR-Mini 4-pin
• Struttura: Involucro di plastica resistente

Istruzioni:
Collegare il sensore al connettore XLR-Mini 4-pin, configurando l’output tramite i ponticelli J1 e J2 per soddisfare i requisiti CNC. Montare l’interfaccia vicino al mandrino per garantire un’integrazione semplice dei sensori.

Raccomandazioni:
Per una visibilità costante, si consiglia l’uso di contatti Normalmente Chiusi, che migliorano il monitoraggio dell’integrità del cavo.

Avvertenze:
Assicurarsi che la tensione di alimentazione dell’interfaccia sia uguale o superiore a quella del controller CNC per evitare sovratensioni. Evitare tensioni di alimentazione inferiori a quelle richieste per non invalidare la garanzia.
