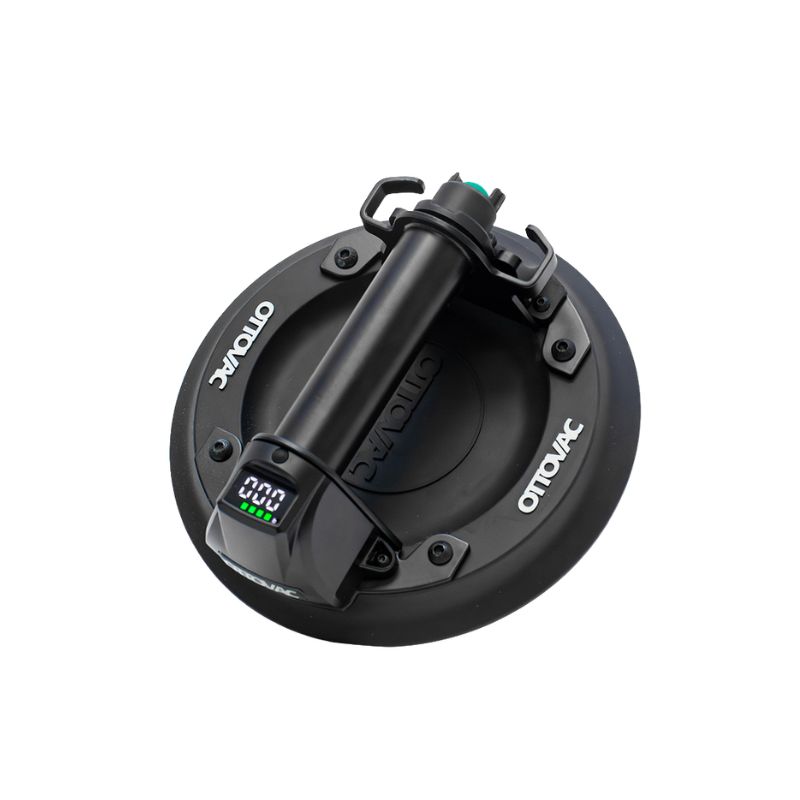

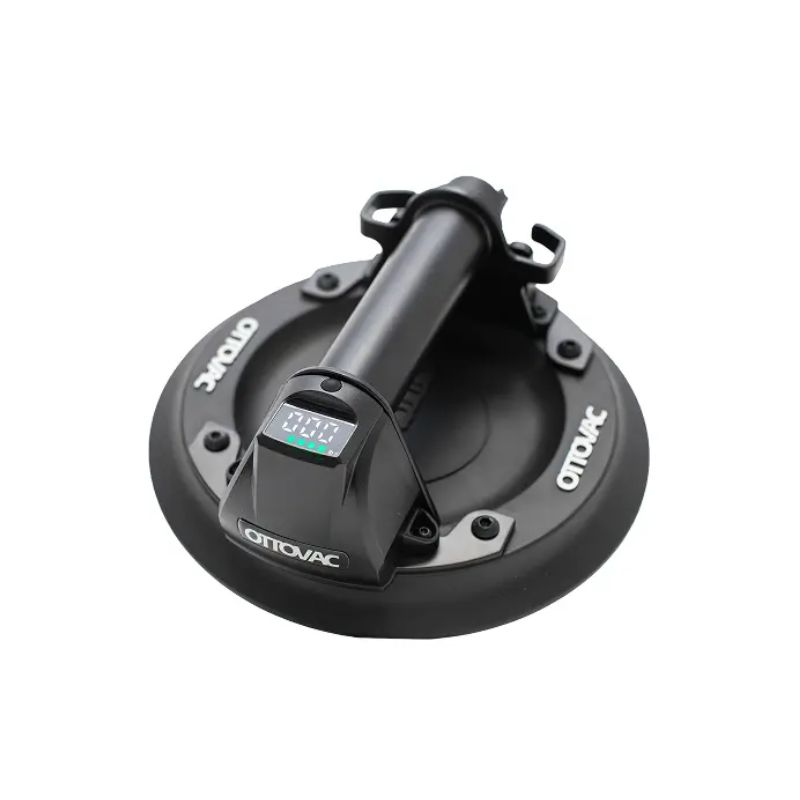

OTTOVAC (by Grabo®) Ventosa di sollevamento portatile a batteria (4 x AA 1,5 V) per vetro e ceramica liscia – 100kg – diametro 200mm

La ventosa OTTOVAC è un dispositivo di sollevamento elettrico a vuoto portatile con piano diametro 200mm e portata massima fino a 100Kg, ideale per il sollevamento e la movimentazione del vetro e qualsiasi altro materiale dalla superficie liscia, piana e non porosa.

Piano ventosa Ø 200 mm
Carico massimo: 100 Kg
Stop & Start automatico
Elettrica con batterie stilo standard AA 1,5V
Manometro integrato

Si presenta come una ventosa tradizionale per vetro dotata di vacuometro per poter lavorare sempre in sicurezza in grado di aderire in modo sicuro al materiale semplicemente spingendo un pulsante, che servirà anche a rilasciare la pressione quando necessario.

La ventosa OTTOVAC è caratterizzata da un sistema automatico di azionamento pompa vuoto che si blocca quando il vuoto è sufficiente per la movimentazione del pezzo e che si attiva quando la ventosa perde la pressione. Questo sistema permette di lavorare sempre con la corretta pressione applicata alla superficie evitando un sovraccarico di pressione sulla superficie; questa caratteristica è importantissima se lavori con superfici delicate come il vetro o materiali ceramici super sottili!

Nello specifico: quando il vuoto della ventosa raggiunge i -55kPa, la pompa si fermerà automaticamente con circa 3 secondi di ritardo. Quando il livello di vuoto scende al di sotto di -55 kPa, la pompa si riavvia automaticamente, raggiungendo la pressione richiesta durante il funzionamento.

Brevetti:
brevetti GRABO® per l’avvio del motore, la capacità di suzione e l’auto stop a tenuta effettuata.

Capacità di sollevamento OTTOVAC

Nota: OTTOVAC è stato testato alla massima forza di sollevamento in condizioni ottimali fino a 200kg.

Comunque, questo limite corrisponde al punto di rottura in condizioni di laboratorio ottimali e non deve mai essere raggiunto in condizioni di utilizzo reali.

Le normative locali impongono diversi margini di sicurezza; il limite di carico di lavoro (WLL, Working Load Limit) ufficiale del prodotto è di 100kg con un rapporto di 2:1 e di 66kg con un rapporto 3:1 su una superficie non porosa.

Il limite di carico di lavoro di 100kg corrisponde alla metà della forza di sollevamento massima testata; il limite di carico di lavoro di 66kg corrisponde a un terzo della forza di sollevamento massima testata in condizioni ideali (200kg). Nei Paesi in cui si applicano i margini di sicurezza 2:1 e 3:1 occorre rispettare tali limiti di carico di lavoro

WLL: rapporto 2:1 100kg – rapporto 3:1 66kg su superfici non porose

IMPORTANTE! La forza di sollevamento dipende in gran parte dal tipo di superficie sollevata e da fattori esterni quali temperatura, altitudine (pressione ambientale) e altro.

Dato che diversi fattori relativi all’applicazione specifica possono ridurre la capacità di sollevamento del prodotto, è necessario controllare sempre la pressione indicata dal vacuometro su OTTOVAC durante il sollevamento di materiali di tipo differente.
