Pinze elastiche ER

Pinze elastiche di serraggio

Pinze a tenuta stagna ER16, pinze ER20, pinze ER25 e pinze ER32 per utensili a gambo cilindrico

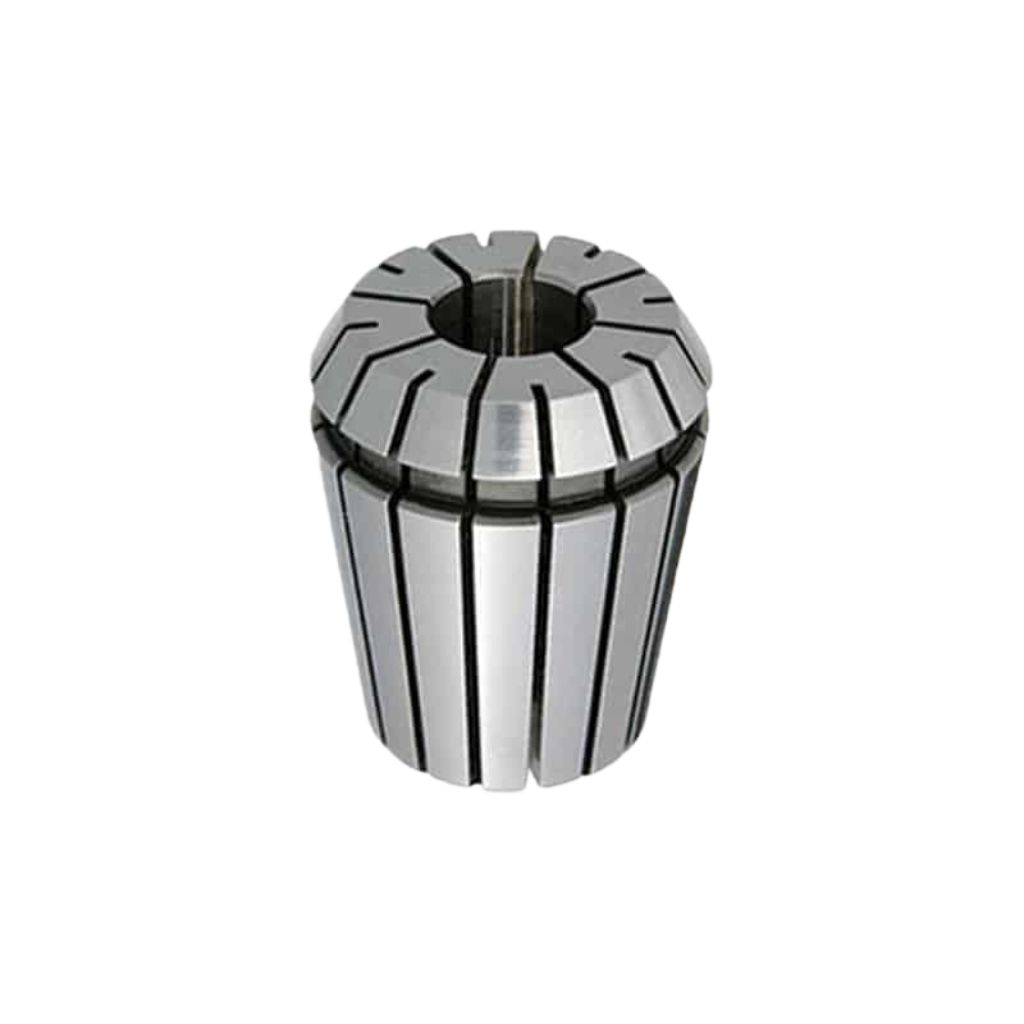

Le pinze elastiche di serraggio tipo “ER” sono largamente utilizzate in tutti i settori. Sia nella lavorazione marmo/vetro, che nel settore legno e metalli sono largamente utilizzate.

Questo sistema di bloccaggio permette di utilizzare utensili con attacco cilindrico per effettuare lavorazioni di incisioni, forature, sgrossature, fresature, alesature, maschiature, rettifiche e finiture.

Le pinze ER sono disponibili in 4 diverse dimensioni:
Il numero di serie dopo la sigla ER si riferisce al diametro di apertura della presa conica, in millimetri.

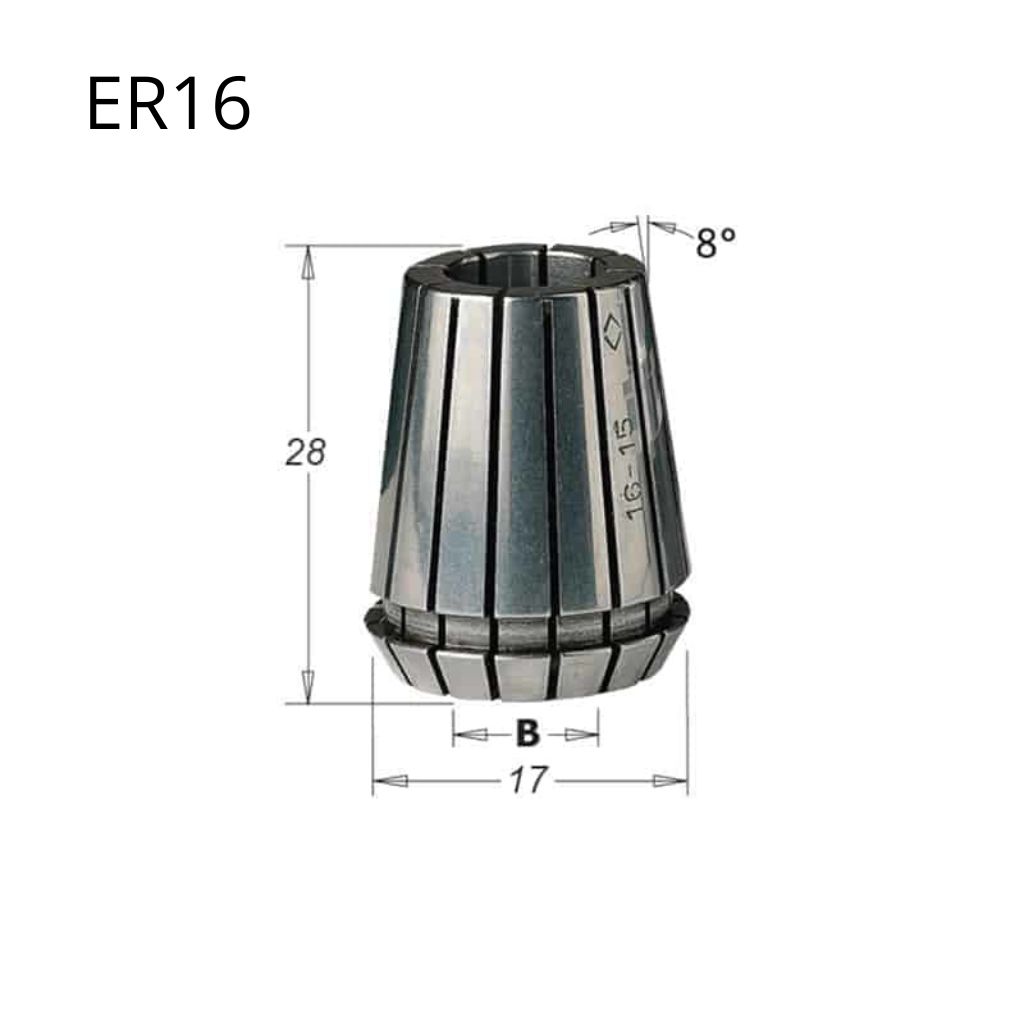

• Pinza elastica ER16 –> ha una dimensione di 17 x h.28 mm ed è disponibile in diversi diametri che vanno da 3 mm a 10 mm

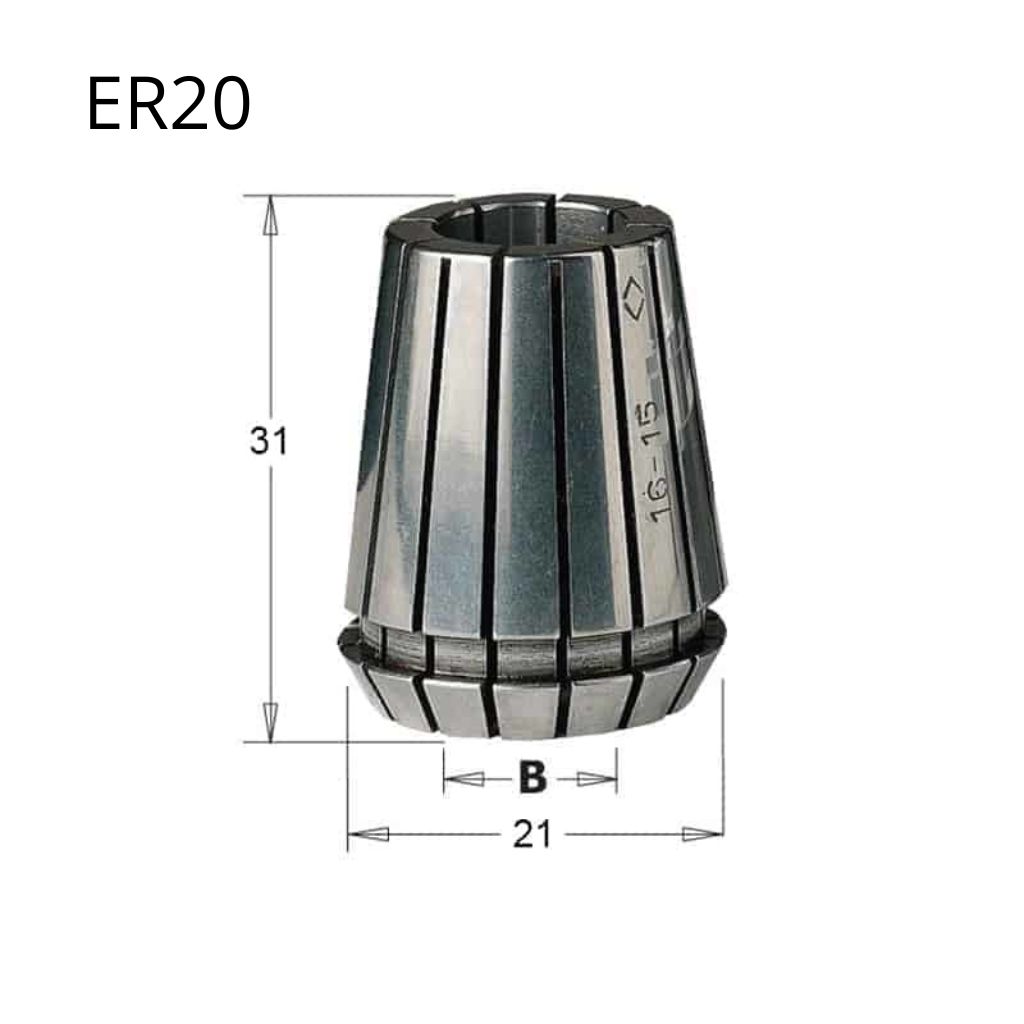

• Pinza elastica ER20 –> ha una dimensione di 21 x h.31 mm ed è disponibile in diversi diametri che vanno da 6 mm a 14 mm

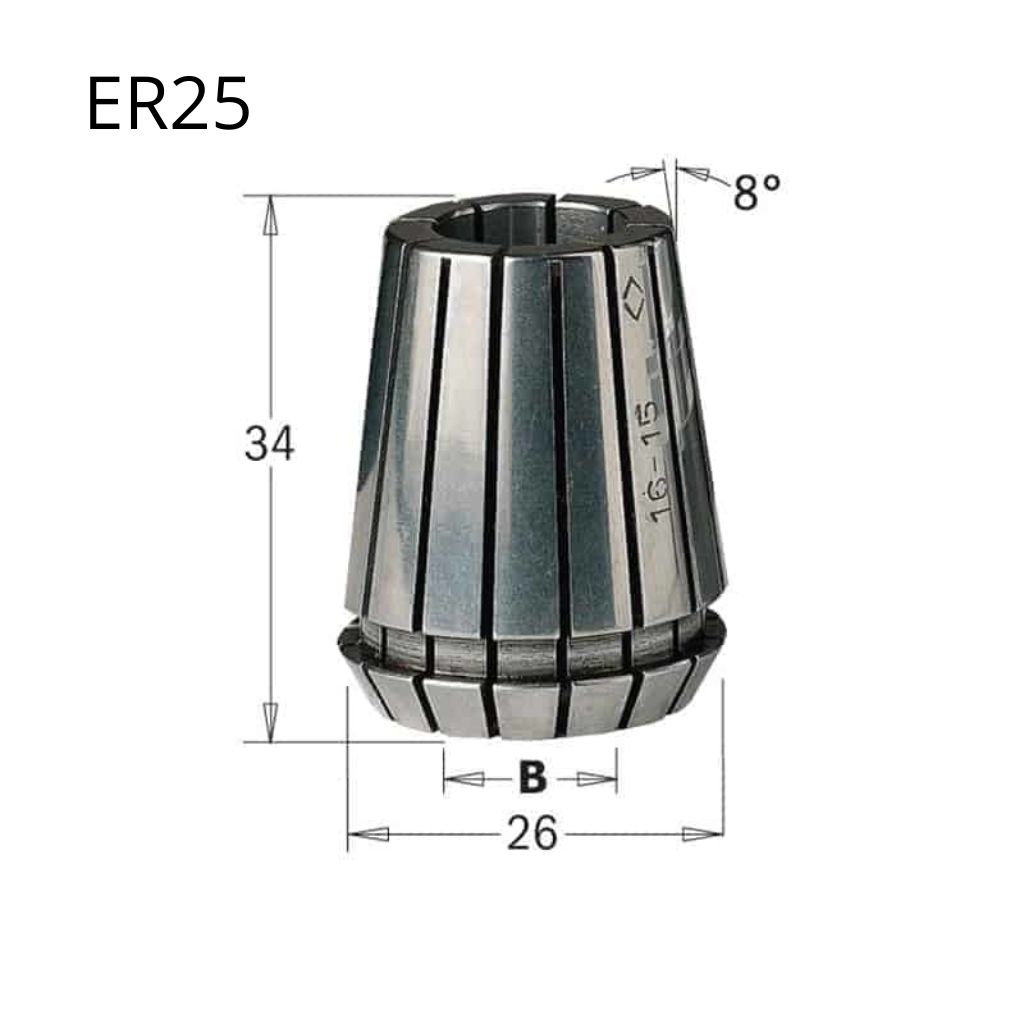

• Pinza elastica ER25 –> ha una dimensione di 26 x h.34 mm ed è disponibile in diversi diametri che vanno da 6 mm a 20 mm

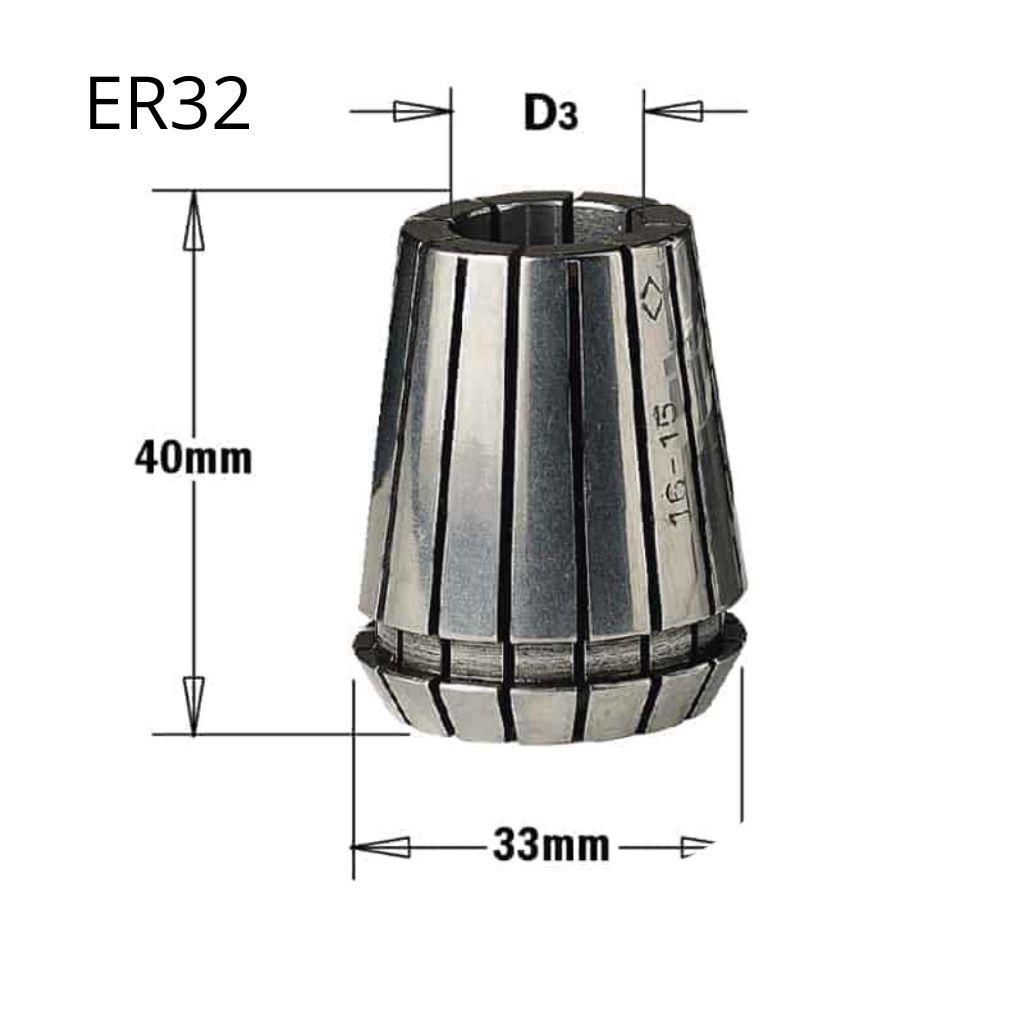

• Pinza elastica ER32 –> ha una dimensione di 33 x h.40 mm ed è disponibile in diversi diametri che vanno da 3 mm a 20 mm

Caratteristiche pinze ER :

• Realizzate in acciaio rettificato sia internamente che esternamente per garantire una maggiore precisione
• Angoli smussati per permettere una maggiore presa della pinza e una durata maggiore di mandrini e utensili
• Tolleranza DIN6499B per garantire una maggiore precisione, una maggiore presa e una maggiore durata della pinza stessa. Il grado di concentricità delle pinze ultra precise ER – DIN 6499/B è contenuto in 0,005 mm.
• Ogni pinza ER è disponibile anche con trattamento “darkside“, un particolare trattamento termico anticorrosione che conferisce alla pinza un colore nero.
  Le pinze darkside hanno quindi una maggiore resistenza alla ruggine ed una durata maggiore (gli utensili “darkside” sottoposti ad oltre 400 ore di esposizione a test salino non presentano ruggine e per questo possiamo definirli: Inattaccabili dalla ruggine)
• Ottimo rapporto qualità / prezzo

Nel settore lapideo i marmisti utilizzano spesso utensili con attacco cilindrico da 6 mm / 10 mm, di conseguenza le pinze elastiche di serraggio (ER) diametro 6 mm e diametro 10 mm sono quelle più utilizzate.
