Name: Ventosa per pantografo - speciale H=30 mm
Brand: GNC Meccanica
Availability: PreOrder

Ventosa per pantografo – speciale H=30 mm

124,50 € – 206,90 € IVA escl.

Dimensioni

Tonda diametro 110 mm
Tonda diametro 150 mm
Quadrata 100 x 100 mm
Quadrata 150 x 150 mm
Rettangolare 70 x 240 mm
Rettangolare 100 x 300 mm

Piano superiore

Gomma EPDM labbro
Gomma EPDM mousse

Cancella selezione

COD: N/A Categoria: Ventose CNC

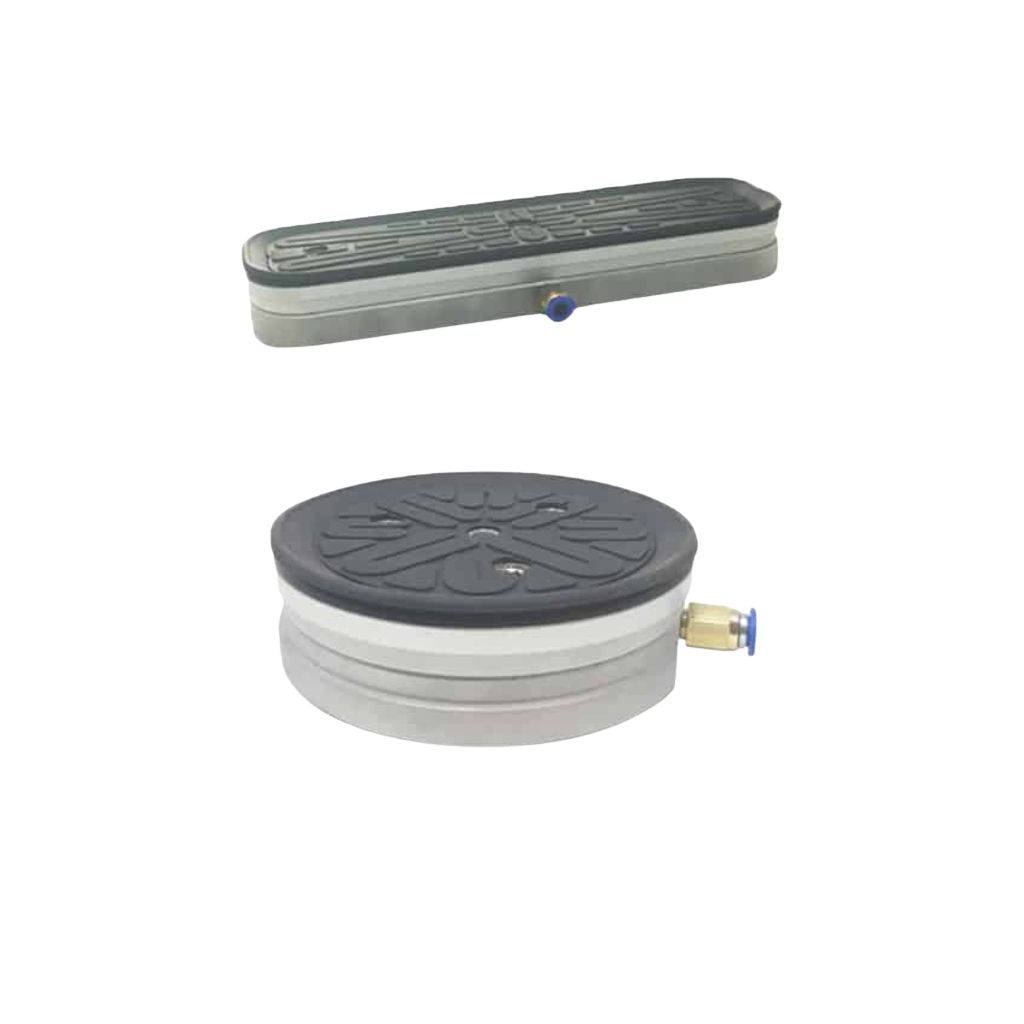

Ventosa speciale “bassa” per pantografo con altezza 30 mm

Ventose di staffaggio utilizzate per il fissaggio e il rialzo delle lastre dal piano di lavoro di un pantografo.
L’altezza è di solamente 3 cm, questo li rende adatte all’utilizzo su una macchina CNC di piccole dimensioni dove l’asse Z ha una corsa limitata.

Sono disponibili 3 modelli di ventose differenti per la forma:

Le ventose per pantografo tonde sono disponibili nei diametri 110 mm e 150 mm
Le ventose per pantografo quadrate sono disponibili con un’area di 100 x 100 mm e 150 x 150 mm
Le ventose per pantografo rettangolari sono disponibili nelle dimensioni 70 x 240 mm e 100 x 300 mm

Come le ventose con altezza standard anche questa tipologia di ventose viene personalizzata a seconda delle vostre esigenze:

il piano superiore può essere realizzato in:
- Gomma EPDM labbro utilizzata maggiormente nelle lavorazioni di materiali con superficie lisce come il vetro, ma ormai consigliate anche su marmo e granito.
- Gomma EPDM mousse utilizzata maggiormente nelle lavorazione di materiali con superficie irregolari o rugose, per esempio lastre marmo molto irregolari.
la base inferiore può essere realizzata solamente con una Guarnizione OR che aderisce perfettamente al piano della macchina avendo così un ottimo “grip”

I diametro raccordo per il tubo del vuoto è di 4 mm.

Marca

GNC Meccanica

Altezza Ventosa

30 mm

Parte inferiore

Guarnizione OR

Raccordi

4 mm

Per

CNC

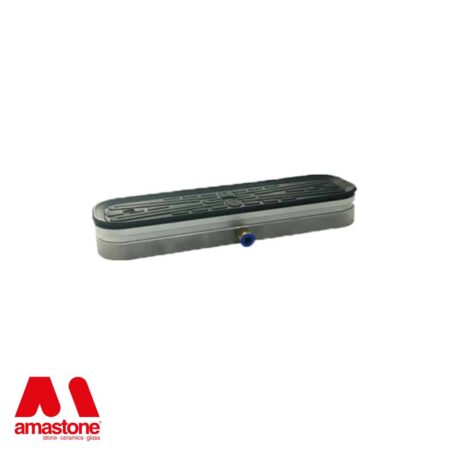

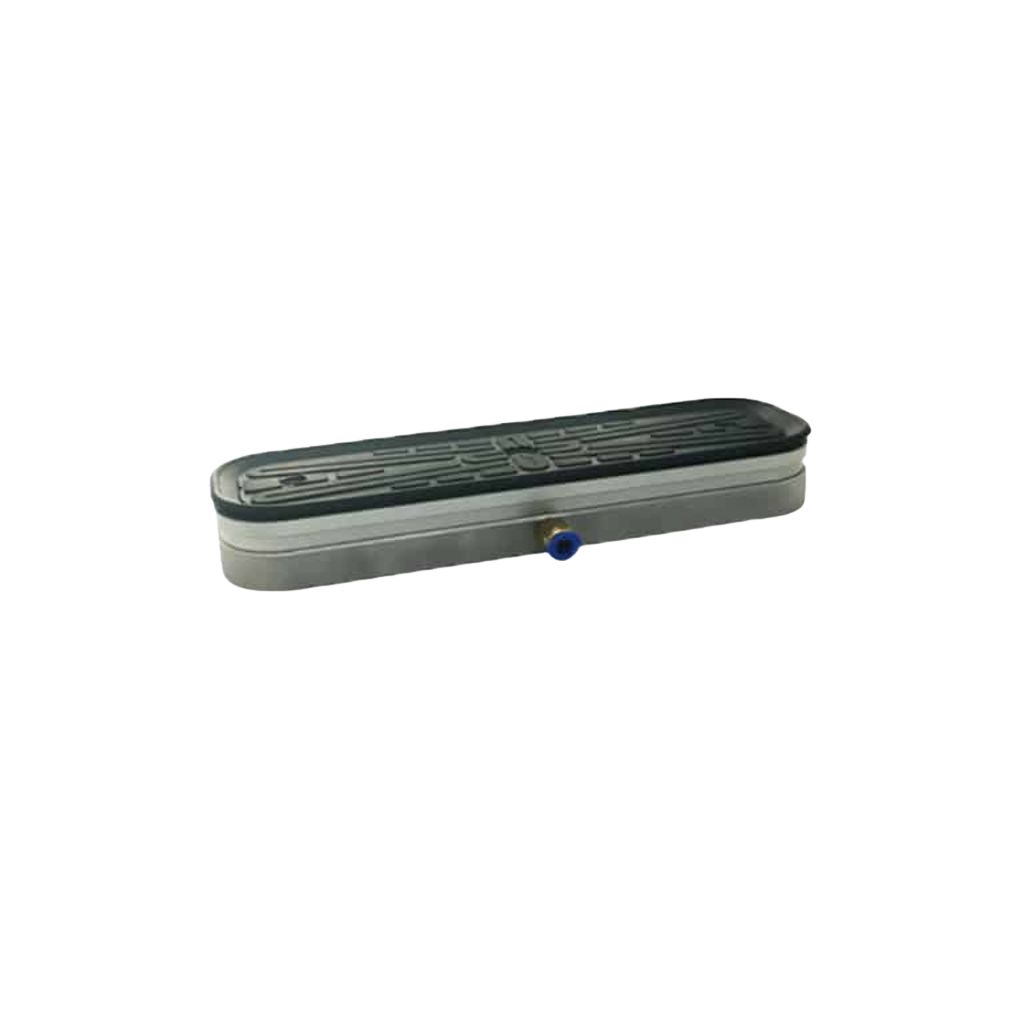

Ventosa Rettangolare 70x240 Speciale H=30 Mm

Clicca per ingrandire

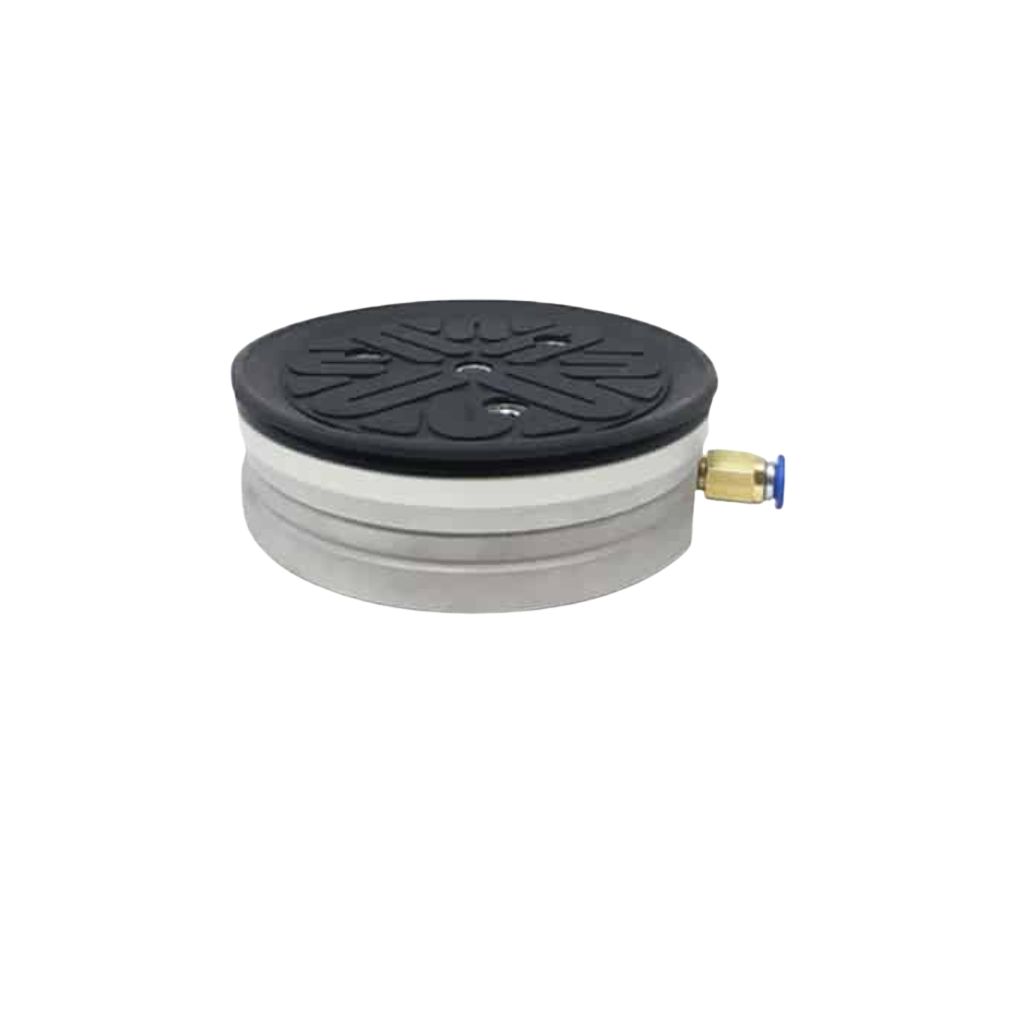

Ventosa Rotonda Ø110 Mm Speciale H=30 Mm

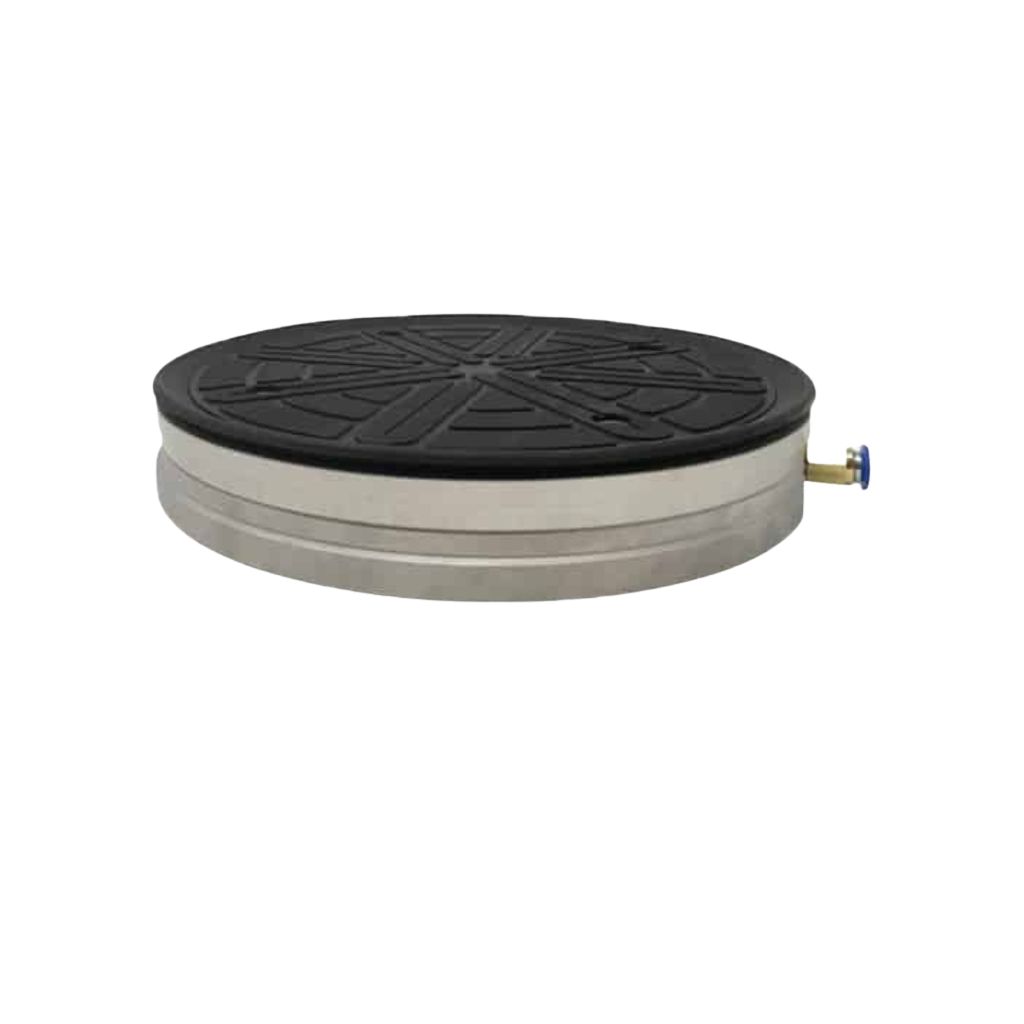

Ventosa Rotonda Ø150 Mm Speciale H=30 Mm

Gruppo Ventose Di Staffaggio Montate Sulla Cnc Amastone Next

Gruppo Ventose Di Staffaggio Montate Sulla Cnc Amastone Next (1)

Ritorna ai prodotti

Seleziona la versione

Dimensioni	Tonda diametro 110 mm Tonda diametro 150 mm Quadrata 100 x 100 mm Quadrata 150 x 150 mm Rettangolare 70 x 240 mm Rettangolare 100 x 300 mm
Piano superiore	Gomma EPDM labbro Gomma EPDM mousse
	Cancella selezione

Descrizione

Informazioni aggiuntive

Marca	GNC Meccanica
Altezza Ventosa	30 mm
Parte inferiore	Guarnizione OR
Raccordi	4 mm
Per	CNC

Recensioni (0)

Recensioni

Ancora non ci sono recensioni.

Recensisci per primo “Ventosa per pantografo – speciale H=30 mm”

Richiedi informazioni

Salve avevo un altra domanda da porre! Le ventose speciali alte 30mm la base a contatto con il piano macchina si fissa tramite vuoto anche quella? Grazie mille

0 voti

D Salve avevo un altra domanda da porre! Le ventose speciali alte 30mm la base a contatto con il piano macchina si fissa tramite vuoto anche quella? Grazie mille rispondi ora
Chiesto da Denis il Dicembre 28, 2022 2:10 pm

Risposta dell'amministratore
Buongiorno Denis,

si esatto, le ventose speciali H30 mm si fissano al piano di lavoro della macchina tramite vuoto. E' presente un singolo raccordo del rubo del vuoto che genera il vuoto sia sulla parte superiore che la parte inferiore della ventosa.

R La ventosa e sostituibile se si rovina oppure bisogna cambiare tutto il blocco completo? X quanto riguarda i tempi di consegna verso quanto siamo?

Risposta dell'amministratore
Buongiorno Denis, nel cso di questa ventosa speciale (ultra bassa) non è possibile sostiutire il piano ventosa ma si possono sostituire le guarnizioni solamente.
Per ottenere l'altezza 30mm la ventosa è un unico blocco.
In tutte le altre ventose, dove sono presenti le colonnine è possibile sostituire i piani superiori e inferiori.

Salve mi chiamo Denis, a casa ho costruito un pantografo CNC x il legno e ho una pompa x il vuoto e stavo vedendo di prendere delle ventose. Ho visto nel vs sito quelle speciali alte 30 mm adatte al mio utilizzo avendo una corsa dell asse z nn molto alta! Per il legno che tipo di gomma mi consigliate? Vendete anche a privati? Quanto tempo ci vorrebbe per la spedizione? Grazie attendo vs risp

0 voti

D Salve mi chiamo Denis, a casa ho costruito un pantografo CNC x il legno e ho una pompa x il vuoto e stavo vedendo di prendere delle ventose. Ho visto nel vs sito quelle speciali alte 30 mm adatte al mio utilizzo avendo una corsa dell asse z nn molto alta! Per il legno che tipo di gomma mi consigliate? Vendete anche a privati? Quanto tempo ci vorrebbe per la spedizione? Grazie attendo vs risp rispondi ora
Chiesto da Denis Pittarello il Aprile 12, 2021 9:00 pm

Risposta dell'amministratore
Ciao Denis, si queste ventose per cnc speciali alte 30mm sono le ventose più basse che possiamo realizzare e sono adatte proprio per utilizzi di questo genere, cioè in macchine dove la corsa in Z è limitata rispetto ai centri di lavoro più grandi.
Sono ventose che tipicamente vengono usate in applicazioni CNC per lavorazione pietra e vetro ma abbiamo alcuni clienti che le usano sul legno. La tua lastra di legno è abbastanza liscia o è rugosa? Noi consigliamo di utilizzare le ventose con la guarnizione a labbro (Gomma EPDM labbro) e poi eventualmente se dovessi avere dei problemi la sostituisci con la mousse (è una guarnizione più spugnosa che si adatta meglio a materiali non perfettamente planari o rugosi ma è più delicata.)

Per quanto riguarda i tempi di consegna, considera che queste ventose vengono realizzate su ordine essendo delle ventose cnc non standard ma appunto speciali. Dipende anche dalla quantità (ma credo non più di 4 unità) e dalla forma (rettangolari o tonde). Posso dirti che ad oggi i tempi di consegna sono 2-3 settimane. Puoi procedere all'ordine in autonomia aggiungendo le ventose al carrello.
Si vendiamo anche a privati ma devi inserire il codice fiscale al momento dell'acquisto.
Per qualsiasi altro dubbio non esitare a contattarci.
