Ventosa Sollevamento Lastre | Aria Compressa | 4 Piastre Girevoli 180° | 500 kg VAM 4PN/500 KTL – Manzelli

Ventosa sollevamento lastre ad aria compressa | 4 Piastre girevoli a 180° | Portata 500 Kg – Manzelli

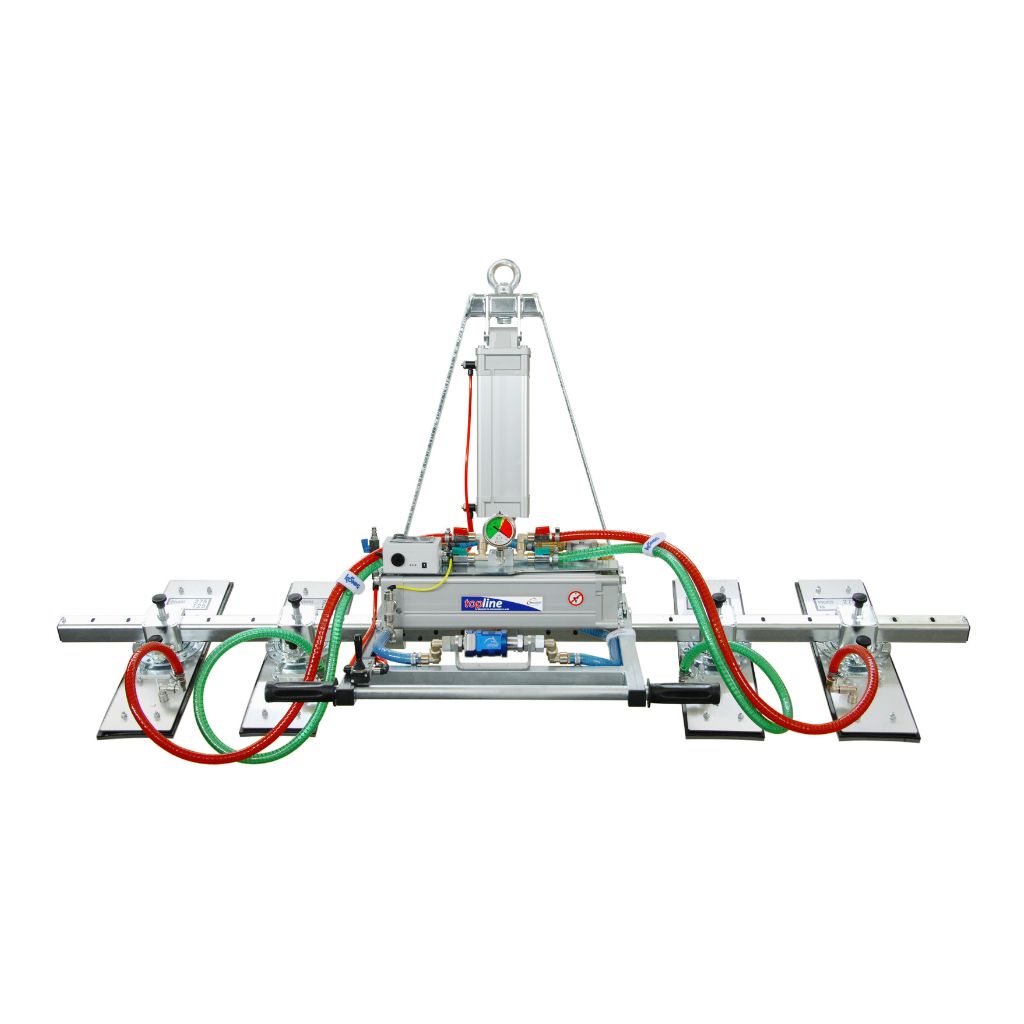

La ventosa Manzelli VAM 4PN/500 KTL + SG180° – Top Line è progettata per il sollevamento e la movimentazione di lastre in marmo fino a 500 kg, sia in posizione verticale che orizzontale.
Il sistema è funzionante ad aria compressa con eiettore in alluminio e silenziatore. La pressione d’esercizio per la creazione del vuoto è di 3.5 bar, mentre la pressione d’esercizio per la rotazione è di 6 bar, con un consumo d’aria di 95 l/min.
La struttura è composta da tubolare da 2400 mm ed è equipaggiata con 4 piastre da 450×200 mm con contropiastre in acciaio inox e 4 supporti girevoli a 180°.
Il controllo del vuoto è affidato a un vuotometro in acciaio inox in bagno di glicerina con scala colorata, che consente una lettura chiara del livello di vuoto durante l’utilizzo.
Per la sicurezza dell’operatore, è presente un allarme acustico e luminoso autonomo con pannelli solari che si attiva quando il grado di vuoto non è sufficiente per il sollevamento.
Il sistema include inoltre un serbatoio di riserva del vuoto in alluminio, utile per mantenere il livello di vuoto durante le operazioni.
L’attacco e lo stacco delle piastre avviene tramite valvola a corsoio in alluminio anodizzato con blocco in posizione di presa, garantendo un utilizzo controllato.
La ventosa consente una rotazione pneumatica da 0° a 90° per il passaggio da posizione verticale a orizzontale.

Caratteristiche principali

• Portata massima: 500 kg (verticale/orizzontale)
• Numero piastre: 4 piastre
• Dimensione piastre: 450×200 mm
• Contropiastre: in acciaio inox
• Supporti: 4 supporti girevoli a 180°
• Struttura: tubolare da 2400 mm
• Alimentazione: aria compressa
• Sistema vuoto: eiettore in alluminio con silenziatore
• Pressione vuoto: 3.5 bar
• Pressione rotazione: 6 bar
• Consumo d’aria: 95 l/min
• Vuotometro: in acciaio inox in bagno di glicerina con scala colorata
• Sicurezza: allarme acustico e luminoso autonomo con pannelli solari
• Serbatoio vuoto: in alluminio
• Attacco/stacco: valvola a corsoio in alluminio anodizzato con blocco
• Rotazione: pneumatica da 0° a 90°
