Ventosa Aria Compressa | 8 Piastre 360 kg EXE 8PN/360 GRES per Sollevamento Lastre – Manzelli

Ventosa ad aria compressa per sollevamento lastre | 360 kg con 8 piastre per gres porcellanato con ribaltamento pneumatico – Manzelli

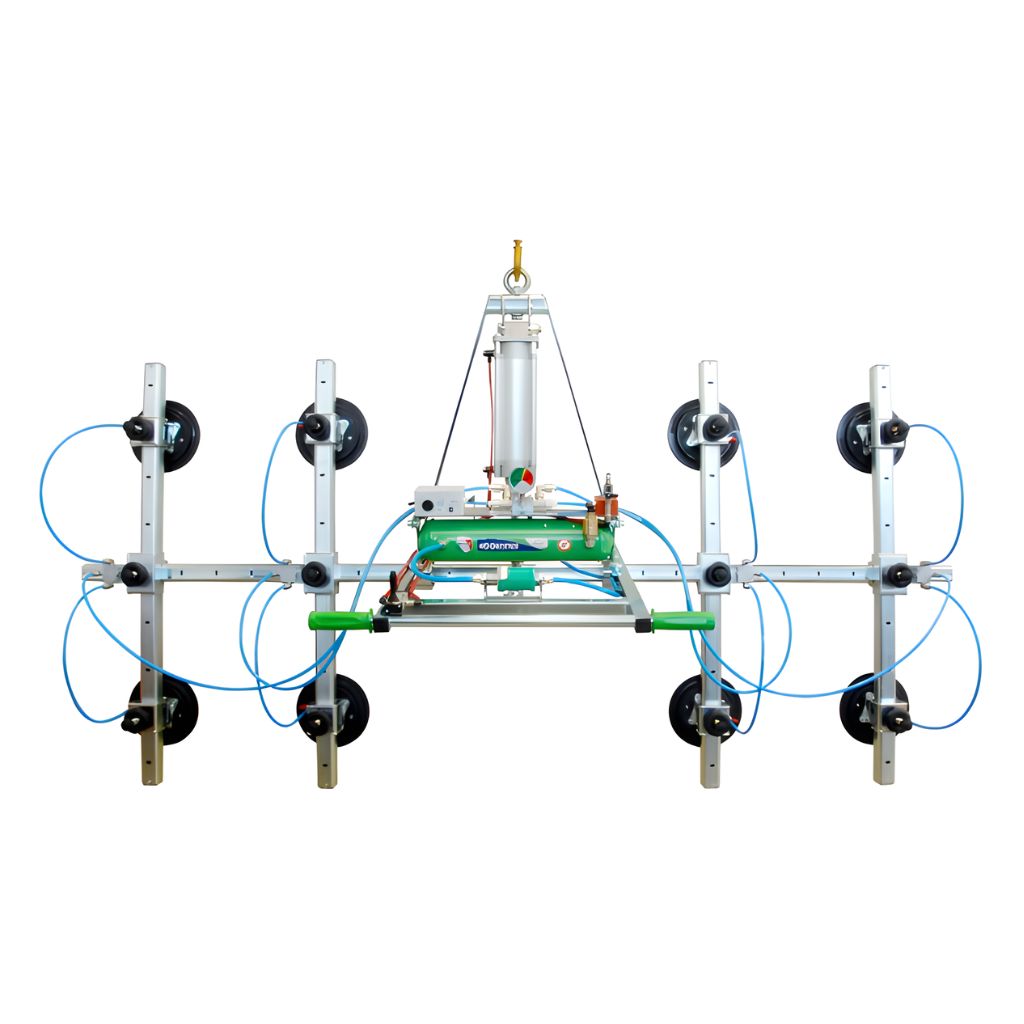

La ventosa Manzelli EXE 8PN/360 GRES – Exential Line è progettata per il sollevamento e la movimentazione di lastre in gres fino a 360 kg, sia in posizione verticale che orizzontale.
Il sistema è funzionante ad aria compressa con eiettore in alluminio e silenziatore. La pressione d’esercizio per la rotazione è di 6 bar, con un consumo d’aria di 120 l/min.
La struttura è composta da tubolare da 2400 mm ed è dotata di 4 sbracci posizionabili da 1170 mm, sui quali sono montate 8 piastre PIAB da 200 mm di diametro in alluminio vulcanizzato con molle di compensazione.
Le piastre sono movibili lungo gli sbracci e ogni piastra è dotata di rubinetto a tre vie per apertura o chiusura indipendente. I supporti sono dotati di fermo automatico.
Il controllo del vuoto è affidato a un vuotometro con scala colorata, che consente una verifica immediata del livello di vuoto durante l’utilizzo.
Per la sicurezza dell’operatore, è presente un allarme acustico e luminoso autonomo che si attiva quando il grado di vuoto non è sufficiente per il sollevamento.
Il sistema include inoltre un serbatoio di riserva del vuoto in acciaio verniciato, utile per mantenere il livello di vuoto durante le operazioni.
L’attacco e lo stacco delle piastre avviene tramite valvola a corsoio con blocco in posizione di presa, garantendo un utilizzo controllato.
La ventosa consente una rotazione pneumatica da 0° a 90° per il passaggio da posizione verticale a orizzontale.

Caratteristiche principali

• Portata massima: 360 kg (verticale/orizzontale)
• Numero piastre: 8 piastre
• Tipo piastre: PIAB Ø 200 mm in alluminio vulcanizzato con molle di compensazione
• Struttura: tubolare da 2400 mm
• Sbracci: 4 sbracci posizionabili da 1170 mm
• Movimento piastre: movibili lungo gli sbracci
• Controllo piastre: rubinetto a tre vie per ogni piastra
• Supporti: con fermo automatico
• Alimentazione: aria compressa
• Sistema vuoto: eiettore in alluminio con silenziatore
• Pressione rotazione: 6 bar
• Consumo d’aria: 120 l/min
• Vuotometro: con scala colorata
• Sicurezza: allarme acustico e luminoso per vuoto insufficiente
• Serbatoio vuoto: in acciaio verniciato
• Attacco/stacco: valvola a corsoio con blocco
• Rotazione: pneumatica da 0° a 90°
