Ventosa ad Aria Compressa 16 Piastre 360 kg EXE 16PN/360 per Gres Porcellanato – Manzelli

Ventosa ad aria compressa sollevamento lastre con 16 piastre per gres porcellanato con ribaltamento pneumatico – Manzelli

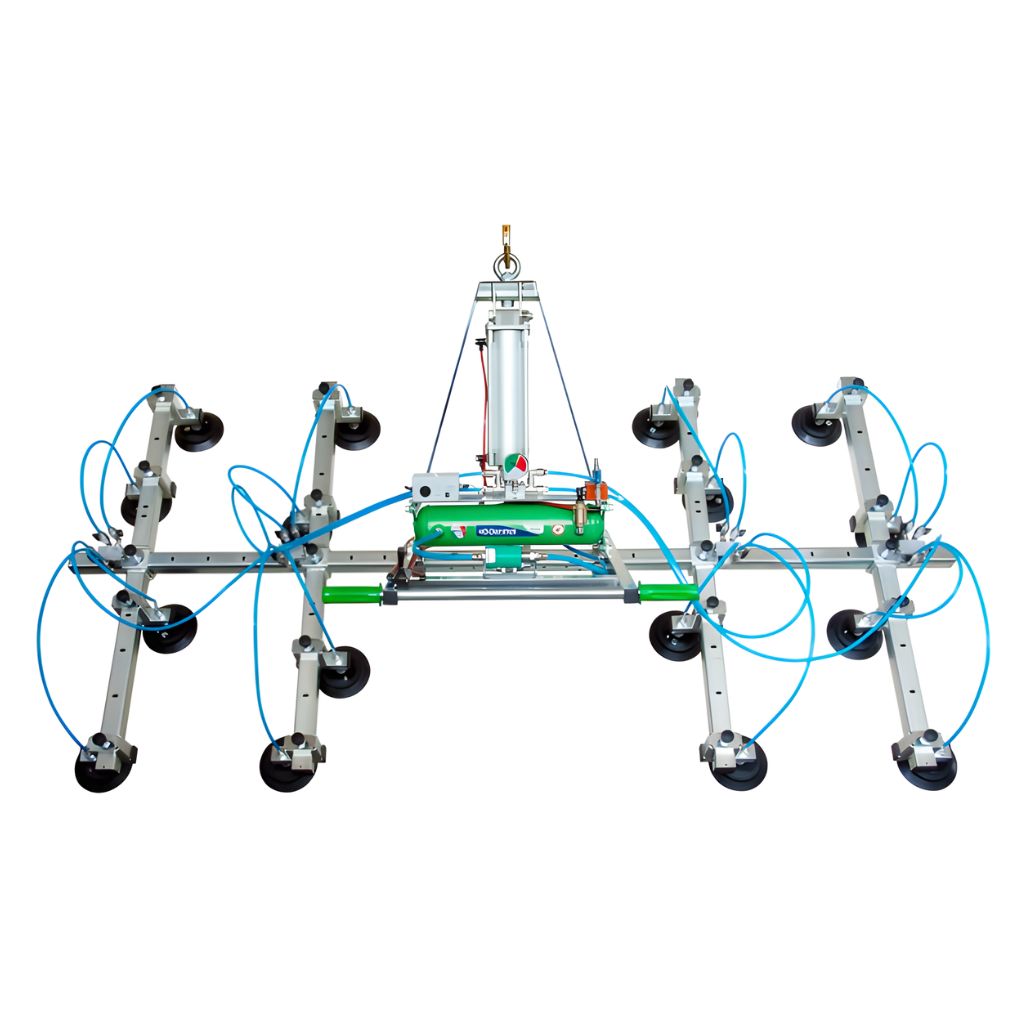

La ventosa Manzelli EXE 16PN/360 GRES – Exential Line è progettata per il sollevamento e la movimentazione di lastre in gres fino a 360 kg, sia in posizione verticale che orizzontale.
Il sistema è funzionante ad aria compressa con eiettore in alluminio e silenziatore. La pressione d’esercizio per la rotazione è di 6 bar, con un consumo d’aria di 120 l/min.
La struttura è composta da tubolare da 2400 mm ed è dotata di 4 sbracci posizionabili da 1170 mm, sui quali sono montate 16 piastre PIAB da 150 mm di diametro in alluminio vulcanizzato con molle di compensazione.
Le piastre sono movibili lungo gli sbracci e ogni piastra è dotata di rubinetto a 3 vie per apertura o chiusura indipendente. I supporti sono dotati di fermo automatico.
Il controllo del vuoto è affidato a un vuotometro con scala colorata, che consente una verifica immediata del livello di vuoto durante l’utilizzo.
Per la sicurezza dell’operatore, è presente un allarme acustico e luminoso autonomo che si attiva quando il grado di vuoto non è sufficiente per il sollevamento.
Il sistema include inoltre un serbatoio di riserva del vuoto in acciaio verniciato, utile per mantenere il livello di vuoto durante le operazioni.
L’attacco e lo stacco delle piastre avviene tramite valvola a corsoio con blocco in posizione di presa, garantendo un utilizzo controllato.
La ventosa consente una rotazione pneumatica da 0° a 90° per il passaggio da posizione verticale a orizzontale.

Caratteristiche principali

• Portata massima: 360 kg (verticale/orizzontale)
• Numero piastre: 16 piastre
• Tipo piastre: PIAB Ø 150 mm in alluminio vulcanizzato con molle di compensazione
• Struttura: tubolare da 2400 mm
• Sbracci: 4 sbracci posizionabili da 1170 mm
• Movimento piastre: movibili lungo gli sbracci
• Controllo piastre: rubinetto a 3 vie per ogni piastra
• Supporti: con fermo automatico
• Alimentazione: aria compressa
• Sistema vuoto: eiettore in alluminio con silenziatore
• Pressione rotazione: 6 bar
• Consumo d’aria: 120 l/min
• Vuotometro: con scala colorata
• Sicurezza: allarme acustico e luminoso per vuoto insufficiente
• Serbatoio vuoto: in acciaio verniciato
• Attacco/stacco: valvola a corsoio con blocco
• Rotazione: pneumatica da 0° a 90°
