Ventosa di battuta pneumatica telescopica per CNC

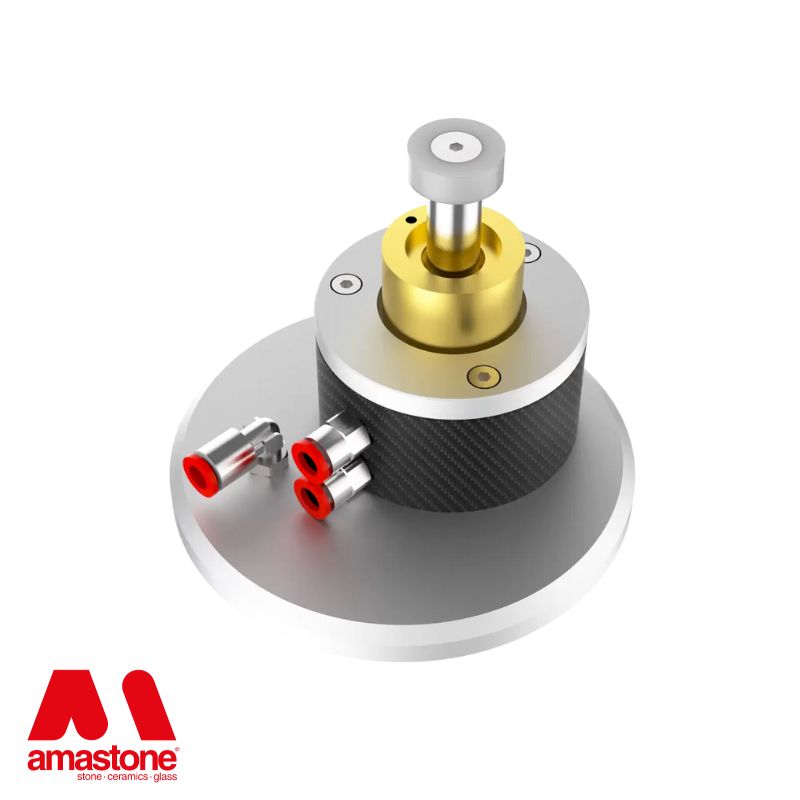

Ventosa usata per creare un sistema automatico di posizionamento lastra. Detta anche battuta di riscontro. Caratterizzata da un perno di riscontro che si alza e si abbassa mediante aria compressa (tramite 2 ingressi separati).

Le ventose di battuta spesso vengono utilizzate in gruppo per avere dei riferimenti fissi nel banco di lavoro quando si fanno lavorazioni uguali in serie. Permettono un veloce e preciso posizionamento delle lastre sempre nello stesso punto senza necessità di cambiare ogni volta lo zero di lavoro tra la lavorazione di una lastra e l’altra.

La ventosa di battuta pneumatica telescopica a differenza della ventosa di battuta manuale si richiude automaticamente (abbinata normalmente ad una elettrovalvola gestita direttamente dalla macchina CNC).

Quando le ventose di battute vengono utilizzate insieme ad un Posizionatore che si collega all’elettromandrino. Il posizionatore permette il posizionamento della ventosa di battuta alle coordinate volute così da mettere la lastra esattamente in quadratura con la macchina.

Di seguito è mostrato l’uso ottimale delle battute di riscontro pneumatico. Si possono vedere 3 battute, 2 su un lato e 1 su un altro lato della lastra.

Normalmente abbiamo in magazzino Battute Pneumatiche Telescopiche  in 3 altezze:

• 100 mm
• 105 mm (altezza usata per esempio in macchine Omag, Intermac, Northwood)
• 120mm (altezza usata per esempio in macchine Denver, Donatoni)

Battute di altezze diverse sono costruite su ordine e generalmente la produzione richiede 20 giorni.

Caratteristiche di una ventosa di battuta pneumatica telescopica :

• Corpo battuta in alluminio anodizzato
• Cilindro pneumatico in ottone rettificato
• Pistone in inox rettificato
• Perno di riscontro in materiale plastico
• Guarnizioni in viton per una maggiore durata
• Supporto in alluminio autobloccante
• Guarnizione inferiore in silicone 50Sh
